Zestawy solarne z kolektorami KSH.A-2.0
Mając na celu ułatwienie doboru odpowiednich elementów instalacji solarnej, bez konieczności wykonywania specjalnych obliczeń, firma Kospel oferuje gotowe, kompletne zestawy. Elementy prezentowanych zestawów solarnych dobrano przy następujących założeniach: średnioroczne pokrycie zapotrzebowania na c.w.u. z kolektorów słonecznych ok. 65%, 1,2 – 1,6 m powierzchni czynnej absorbera na 1 osobę, średniodobowe zużycie ciepłej wody ok. 60 litrów na 1 osobę, wysokość instalacji do 6 m (wyższe i bardziej rozległe instalacje powinny być zaprojektowane przez specjalistę).
Do każdego z zestawów solarnych należy dobrać odpowiedni do rodzaju dachu zestaw montażowy.

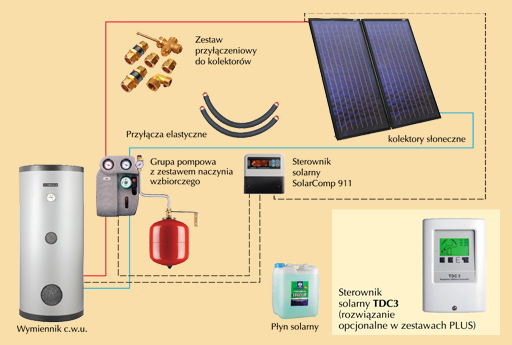

Poglądowy schemat instalacji solarnejZestawy solarne ZSH z kolektorami KSH.A-2.0:
dla 2-3 osób |
ZSH.A-2/250 - 2 kolektory KSH.A-2,0, wymiennik SB-250, sterownik temperatury SolarComp 911, grupa pompowa dwudrogowa, naczynie wzbiorcze 18l z zestawem przyłączeniowym, system przyłączeniowy dla kolektorów, 2 przyłącza elastyczne, maskownica, płyn solarny 20 litrów |
| ZSH.A-2 - bez wymiennika c.w.u. | |
| ZSH.A-2/250.H - kolektory montowane poziomo | |
| ZSH.A-2.H - kolektory montowane poziomo, bez wymiennika c.w.u. | |
|
dla 4 osób
|
ZSH.A-3/300 - 3 kolektory KSH.A-2,0, wymiennik SB-300, sterownik temperatury SolarComp 911, grupa pompowa dwudrogowa, naczynie wzbiorcze 25l z zestawem przyłączeniowym, system przyłączeniowy dla kolektorów, 2 przyłącza elastyczne, 2 maskownice, płyn solarny 20 litrów |
| ZSH.A-3 - bez wymiennika c.w.u. | |
| ZSH.A-3/300.H - kolektory montowane poziomo | |
| ZSH.A-3.H - kolektory montowane poziomo, bez wymiennika c.w.u. | |
|
dla 6 osób
|
ZSH.A-4/400 - 4 kolektory KSH.A-2,0, wymiennik SB-400, sterownik temperatury SolarComp 911, grupa pompowa dwudrogowa, naczynie wzbiorcze 40l z zestawem przyłączeniowym, system przyłączeniowy dla kolektorów, 2 przyłącza elastyczne, 3 maskownice, płyn solarny 20 litrów |
| ZSH.A-4 - bez wymiennika c.w.u. | |
|
dla 8 osób
|
ZSH.A-5 - 5 kolektorów KSH.A-2,0, sterownik temperatury SolarComp 911, grupa pompowa dwudrogowa, naczynie wzbiorcze 40l z zestawem przyłączeniowym, system przyłączeniowy dla kolektorów, 2 przyłącza elastyczne, 4 maskownice, płyn solarny 20 litrów |
Zestawy montażowe do kolektorów montowanych pionowo
Specjalnie skonstruowane zestawy montażowe wykonane ze stali nierdzewnej i aluminium zapewniają szybki i pewny montaż na dachach o różnych kątach nachylenia.
Zestawy należy dobierać odpowiednio do rodzaju dachu oraz do ilości i rodzaju kolektorów.
ZMP-1 (1 kolektor; powierzchnia płaska)
ZMP-2 (2 kolektory; powierzchnia płaska)
ZMP-3 (3 kolektory; powierzchnia płaska)
ZMP-4 (4 kolektory; powierzchnia płaska)
ZMP-5 (5 kolektorów; powierzchnia płaska)
ZMD-2 (2 kolektory; dach skośny; dachówka)
ZMD-3 (3 kolektory, dach skośny; dachówka)
ZMD-4 (4 kolektory; dach skośny; dachówka)
ZMD-5 (5 kolektorów; dach skośny; dachówka)
ZMB-1 (1 kolektor; dach skośny; blacho-dachówka)
ZMB-2 (2 kolektory; dach skośny; blacho-dachówka)
ZMB-3 (3 kolektory; dach skośny; blacho-dachówka)
ZMB-4 (4 kolektory; dach skośny; blacho-dachówka)
ZMB-5 (5 kolektorów; dach skośny; blacho-dachówka)
ZMS-1 (1 kolektor 2,0; ściana pionowa)
ZMS-2 (2 kolektory 2,0;ściana pionowa)
ZMS-3 (3 kolektory 2,0; ściana pionowa)
ZMS-4 (4 kolektory 2,0; ściana pionowa)
ZMS-5 (5 kolektorów 2,0; ściana pionowa)
Zestawy montażowe do kolektorów montowanych poziomo
ZMP-1.H (1 kolektor 2,0; powierzchnia płaska)
ZMP-2.H (2 kolektory 2,0; powierzchnia płaska)
ZMP-3.H (3 kolektory 2,0; powierzchnia płaska)
ZMD-2.H (2 kolektory 2,0; dach skośny; dachówka)
ZMD-3.H (3 kolektory 2,0, dach skośny; dachówka)
ZMB-2.H (2 kolektory 2,0; dach skośny; blacho-dachówka)
ZMB-3.H (3 kolektory 2,0; dach skośny; blacho-dachówka)
ZMS-1.H (1 kolektor 2,0; ściana pionowa)
ZMS-2.H (2 kolektory 2,0;ściana pionowa)
ZMS-3.H (3 kolektory 2,0; ściana pionowa)
