KSH i KSH.A

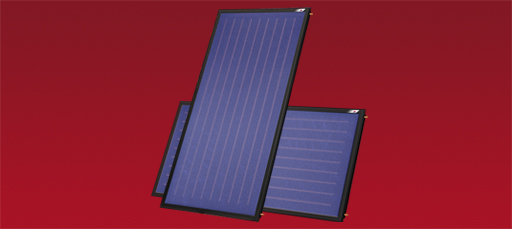

KOLEKTORY SŁONECZNE PŁASKIE, HARFOWE KSH i KSH.A

Kolektory słoneczne KSH i KSH.A są sercem systemów solarnych służących do przygotowania ciepłej wody. Idealnie nadają się zarówno do niewielkich instalacji dla budownictwa jednorodzinnego, jak i do budowy dużych systemów, np. w obiektach użyteczności publicznej. Można je również stosować do ogrzewania wody w basenach kąpielowych oraz do wspomagania ogrzewania budynków.

Najważniejsze zalety

Najlepsze parametry przetwarzania promieniowania słonecznego - współczynnik absorpcji 95%, emisji 5% - dzięki zastosowaniu absorbera z blachy miedzianej w kolektorach KSH lub aluminiowej w kolektorach KSH.A pokrytej wysokoselektywną warstwą absorbcyjną Blue Tec eta plus oraz pryzmatyznej szyby solarnej klasy U1 o wysokiej przepuszczalności promieniowania słonecznego 91,4%.

Doskonały przekaz energii cieplnej do systemu grzewczego dzięki ultradźwiękowej technologii łączenia blachy absorbera z systemem rurek miedzianych.

Zwarta wannowa obudowa wykonana z blachy aluminiowej malowanej proszkowo zapewnia wysoką szczelność i gwarantuje wieloletnią eksploatację.

Zminimalizowane straty ciepła do otoczenia dzięki najwyższej jakości izolacji termicznej z zagęszczonej skalnej wełny mineralnej

Unikatowy system elastycznych złączy między kolektorami zapewniający trwałe i bezawaryjne połączenia hydrauliczne.

Specjalnie skonstruowane zestawy montażowe wykonane ze stali nierdzewnej i aluminium zapewniają szybki i pewny montaż na dachach o różnych kątach nachylenia.

Wszystkie elementy kolektora wykonane są z trwałych materiałów (miedź, aluminium) w sposób odpowiadający najwyższym normom jakościowym, dzięki czemu kolektory objęte są 10-letnią gwarancją.

Najwyższą jakość kolektorów oraz standardów stosowanych w procesie produkcji potwierdza certyfikat Solar Keymark.

Dane techniczne

Typ kolektora		KSH-2,0	KSH.A-2,0	KSH-2,3	KSH.A-2,3
Szerokość	mm	1072	1072	1072	1072
Wysokość	mm	2119	2119	2424	2424
Głębokość	mm	90	90	90	90
Masa	kg	36,5	36,5	41,8	41,8
Materiał absorbera pokrytego wysokoselektywną warstwą absorpcyjną Blue Tec eta plus		miedź	aluminium	miedź	aluminium
Powierzchnia brutto	m²	2,27	2,27	2,6	2,6
Powierzchnia absorbera	m²	2	2	2,3	2,3
Powierzchnia apertury	m²	1,98	1,98	2,27	2,27
Grubość izolacji	mm	45	45	45	45
Objętość płynu	dm³	1,13	1,13	1,4	1,4
Max. ciśnienie robocze	MPa	0,6	0,6	0,6	0,6
Średnica przyłączy	mm	18	18	18	18
Grubość szkła	mm	3,2	3,2	3,2	3,2
Współczynnik absorbcji	%	95	95	95	95
Współczynnik emisji	%	5	5	5	5
Przepływ min. - max.	dm³/min	1 - 4	1 - 4	1 - 4	1 - 4

Kolektory słoneczne KSH-2.0 oraz KSH.A-2.0 dostępne są również w wersji do montażu w układzie poziomym

Karta katalogowa

Certyfikat zgodności

Certyfikat - znak "B"

Deklaracja Zgodności

KolektorKSH-2,0 - karta katalogowa

Typ kolektora		KSH-2,0	KSH.A-2,0	KSH-2,3	KSH.A-2,3	KSH-2,0.H	KSH.A-2,0.H
Montaż kolektora		pionowy	pionowy	pionowy	pionowy	poziomy	poziomy
Szerokość	mm	1072	1072	1072	1072	1072	1072
Wysokość	mm	2119	2119	2424	2424	2119	2119
Głębokość	mm	90	90	90	90	90	90
Masa	kg	36,5	36,5	41,8	41,8	36,5	36,5
Materiał absorbera pokrytego wysokoselektywną warstwą absorpcyjną Blue Tec eta plus		miedź	aluminium	miedź	aluminium	miedź	aluminium
Powierzchnia brutto	m²	2,27	2,27	2,6	2,6	2,27	2,27
Powierzchnia absorbera	m²	2	2	2,3	2,3	2	2
Powierzchnia apertury	m²	1,98	1,98	2,28	2,28	1,98	1,98
Grubość izolacji	mm	45	45	45	45	45	45
Objętość płynu	dm³	1,13	1,13	1,4	1,4	1,13	1,13
Max. ciśnienie robocze	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Średnica przyłączy	mm	18	18	18	18	18	18
Grubość szkła	mm	3,2	3,2	3,2	3,2	3,2	3,2
Współczynnik absorbcji	%	95	95	95	95	95	95
Współczynnik emisji	%	5	5	5	5	5	5
Przepływ min. - max.	dm³/min	40547	40547	40547	40547	40547	40547
