EKCO.MNz
Zastosowanie
Model EKCO.MNz ze strowaniem pogodowym umożliwia współpracę z jednym lub dwoma obiegami c.o. oraz z zasobnikiem c.w.u. Sterowanie pogodowe to najnowocześniejszy system pracy instalacji c.o. Dzięki automatycznej reakcji na zmiany temperatury zewnętrznej zapewnia znaczne oszczędności w eksploatacji. Praca kotła jest całkowicie bezobsługowa. Posiada wbudowane naczynie przeponowe o pojemności 6 litrów.
Elektryczne kotły EKCO mogą stanowić samodzielne źródło ciepła lub współpracować z innymi kotłami. Zastosowanie sterowania pogodowego zapewnia najwyższy komfort cieplny, bezobsługową pracę, a także możliwość indywidualnego doboru parametrów pracy kotła. Szybka reakcja systemu na zmiany temperatury, automatyczna modulacja mocy oraz sprawność energetyczna na poziomie 99,4% zapewniają energooszczędną pracę kotła.

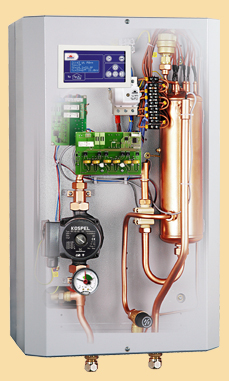

Wyposażenie podstawowe:
- Panel sterowania umożliwia ustawienie i odczyt parametrów pracy kotła. Zapewnia automatyczną modulację mocy, co ma istotny wpływ na oszczędności w zużyciu energii. Zapewnia możliwość ustawienia temperatury: komfortowej, komfortowej podwyższonej, komfortowej obniżonej oraz ekonomicznej w cyklach 30 minutowych. Posiada funkcje programowania w cyklu dobowym i tygodniowym z wykorzystaniem 6 programów fabrycznych oraz 2 indywidualnych. Umożliwia sterowanie grupą kotłów przy połączeniach kaskadowych.
- Zespół mocy składający się z elektronicznych, półprzewodnikowych elementów załączających zapewnia niezawodną i cichą pracę kotła.
- Wyłacznik termiczny odcina zasilanie w przypadku wystąpienia sytuacji awaryjnej. Zabezpiecza zespół grzejny i elementy elektroniczne przed uszkodzeniem.
- Filtr magnetyczny F-MAG 3/4", dołączony do kompletu opakowania daje podwójny efekt filtracji – mechaniczny i magnetyczny. Filtr magnetyczny zabezpiecza precyzyjne elementy pomiarowe kotła (np. czujnik przepływu) przed cząstkami ferromagnetycznymi (m.in. opiłki metali), które pojawiają się w wyniku zanieczyszczeń pomontażowych i korozji instalacji c.o.
- Pompa obiegowa
- Zawór bezpieczeństwa - 0,3MPa
- Naczynie przeponowe o pojemności 6 litrów
- Automatyczny odpowietrznik
- Manometr
- Czujniki temparatury zewnętrznej i wewnętrznej
Wyposażenie dodatkowe
Zawór trójdrożny z siłownikiem
Współpraca kotła z wymiennikiem c.w.u. wymaga zastosowania zaworu trójdrożnego (np. Honeywell VCZMH6000E z siłownikiem VC6013ZZ00). Zastosowanie czujnika temperatury WE-008, pozwala na regulację temperatury wody w wymienniku bezpośrednio na panelu kotła. Kocioł może również współpracować z wymiennikiem wyposażonym w termostat.
Moduł GSM
Zastosowanie modułu zdalnego sterowania GSM umożliwia zdalne sterowanie pracą kotła przez telefon komórkowy
Dane techniczne
|
Moc znamionowa |
kW |
4 |
6 |
8 |
4 |
6 |
8 |
|
Napięcie znamionowe |
|
230V~ |
400V 3N~ |
||||
|
Prąd znamionowy |
A |
20 |
32 |
40 |
10 |
16 |
|
|
Minimalny przekrój |
mm2 |
3x2,5 |
3x4 |
3x6 |
5x1 |
5x1,5 |
|
|
Orientacyjna powierzchnia |
m2 |
30-50 |
40-70 |
60-100 |
30-50 |
40-70 |
60-100 |
|
Moc znamionowa |
kW |
12 |
15 |
18 |
21 |
24 |
|
Napięcie znamionowe |
|
400V 3N~ |
||||
|
Prąd znamionowy wyłącznika nadprądowego |
A |
20 |
25 |
32 |
40 |
|
|
Minimalny przekrój elektrycznych przewodów przyłączeniowych |
mm2 |
5x2,5 |
5x4 |
5x6 |
||
|
Orientacyjna powierzchnia grzewcza* |
m2 |
100-140 |
130-180 |
150-220 |
180-250 |
220-300 |
* Obliczenie zapotrzebowania na energię cieplną wymaga analizy wielu czynników, między innymi:
- kubatury budynku - powierzchni oddawania ciepła przez budynek,
- wartości współczynników przenikania ciepła przez ściany, okna, stropy itp.,
- stopnia wentylacji - wietrzenia pomieszczeń,
- zdolności akumulowania ciepła przez budynek.
