EKCO.L1z
Application
Modèle EKCO.L1z il est spécifiquement conçu pour fonctionner avec l'installation de chauffage centrale mais aussi avec un préparateur e.c.s. Chaudière devrait être commandé par un régulateur de température qui permet de programmer des températures différentes à des moments précis.
Chaudières électriques EKCO peuvent être utilisées seules ou en association avec d'autres chaudières. Application d’un régulateur / programmer de température assure un confort thermique élevée, entretien de travail libre et la possibilité du choix individuel des paramètres de la chaudière. Système de réponse rapide aux changements de température, la modulation automatique de la puissance et l'efficacité énergétique à 99,4% assurant un fonctionnement efficace et économique de la chaudière.

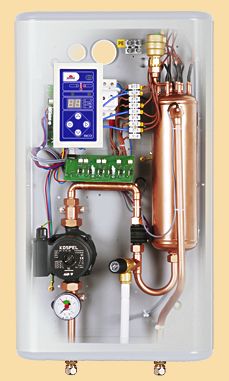

Équipement de série:
-
Tableau de commande vous permet de fixer et de lire les paramètres de la chaudière. Fournit la modulation automatique de puissance, ce qui a un impact majeur sur les économies d'énergie. Fournit un contrôle température de l'eau d'installation de chauffage allant de 40oC à 85oC.
-
Bloc de puissance composée de semi-conducteurs électronique assure un fonctionnement fiable et silencieux de la chaudière.
-
Interrupteur thermique coupe la tension en cas d'urgence. Il protège corps de chauffe et les composants électroniques contre les dommages.
-
Filtre magnétique F-MAG 3 / 4 ", (inclus avec la chaudière) permet une double filtration - mécaniques et magnétiques. Filtre magnétique protège les éléments de mesure précisés de la chaudière (p.ex. capteur de débit) contre les particules métalliques, rouille et la pollution qui apparaissent à la suite de travail sur installation.
-
Pompe de circulation
-
Soupape de sécurité- 0,3MPa
-
Purgeur automatique
-
Manomètre
Équipement supplémentaire:
Vanne trois voies avec servo moteur
Le fonctionnement de la chaudière avec un préparateur d'ECS nécessite une application de vanne trois voies (p.ex. Honeywell avec servo moteur). Application de la sonde de température WE-008 vous permet d'ajuster la température d'ECS dans le préparateur directement sur le panneau de la chaudière. La chaudière peut fonctionner aussi avec un préparateur d'ECS équipé d'un thermostat.
Thermostat d'ambiance La chaudiere EKCO.Lz il faut l'equiper d'un thermostat d'ambiance (p.ex. Auraton2005), il a pour rôle de gérer le fonctionnement de la chaudière en fonction des besoins. Programmation appropriée de la chaudière fournit jusqu'à 30% d'économies d'énergie.
Données techniques (Fichiers à télécharger en dessous)
|
Puissance nominale |
kW |
4 |
6 |
8 |
12 |
4 |
6 |
|
Tension nominale |
|
230V ~ |
400V 3N ~ |
||||
|
Fusible |
A |
20 |
32 |
40 |
63 |
10 |
|
|
Section minimale des câbles |
mm² |
3x2,5 |
3x4 |
3x6 |
3x10 |
5x1 |
|
|
La surface à chauffer (estimé) * |
m² |
30-50 |
40-70 |
60-100 |
100-140 |
30-50 |
40-70 |
|
Puissance nominale |
kW |
8 |
12 |
15 |
18 |
21 |
24 |
|
Tension nominale |
|
400V 3N ~ |
|||||
|
Fusible |
A |
|
20 |
25 |
32 |
40 |
|
|
Section minimale des câbles |
mm² |
5x1,5 |
5x2,5 |
5x4 |
5x6 |
||
|
La surface à chauffer (estimé) * |
m² |
60-100 |
100-140 |
130-180 |
150-220 |
180-250 |
220-300 |
*Le calcul des besoins de chauffage exige une analyse de beaucoup d'éléments, entre autres:
-
volume du bâtiment, la surface de transmission de la chaleur par les faces du bâtiment,
-
les déperditions de la chaleur par les murs, les fenêtres et le toit d'un bâtiment etc,
-
système de ventilation - ventilation des salles,
-
capacité d'accumulation de la chaleur par le bâtiment,
